| Caractéristiques matérielles |
| Processor |
Processeur AR9350B (MIPS 74Kc) à 560MHz Qualcomm Atheros Enterprise |
| INTERFACE |
1 port Ethernet blindé 10/100Mbps (LAN0, entrée PoE passif) |
| 1 port Ethernet blindé 10/100Mbps (LAN1, passthru PoE passif) |
| 1 plot de mise à la terre |
| 1 bouton reset |
| DIMENTIONS (LXPXH) |
224 x 79 x 60 mm |
| PUISSANCE DE SORTIE |
PoE passif via le port LAN0 (broches positives : 4,5 ; négatives 7,8) |
| Tension comprise entre 16 et 27VCC |
| DIMENSIONS (L×P×H) |
224x79x60 mm |
| TYPE ANTENNE |
Antenne interne directionnelle MIMO 2x2 bi-polarisée 9dBi |
| largeur de faisceau :65° (plan H) / 35° (plan E) |
| pour plus de détails se référer à la fiche de spécifications |
| Memory |
RAM : 64Mo DDR2 |
| Flash : 8Mo |
| PROTECTION |
Décharges Electro Statiques (DES) 15KV |
| Foudre 6000V |
| CONSOMMATION |
10.5Watts au maximum |
| Remarque : Quand l'alimentation est délivrée via un cordon Ethernet et l'injecteur PoE passif la consommation réelle peut excéder cette valeur la variation dépend de la longueur de cordon |
| Enclosure |
Matériau plastique ASA stabilisé pour l'extérieur |
| Certification IPX5 |
| |
|
| Fonctions sans fil |
| Proprietary Protocol |
TDMA Mode (Pharos MAXtream activé) |
| Wireless Speeds |
Jusqu'à 300Mbps (40MHz,Dynamique) |
| Jusqu'à 144Mbps (20MHz,Dynamique) |
| Jusqu'à 72.20Mbps (10MHz,Dynamique) |
| Jusqu'à 36.10Mbps (5MHz,Dynamique) |
| FRÉQUENCE |
2.4 à 2.483GHz |
| Remarque : Les fréquences utilisables dépendent de la législation en vigueur dans le pays ou le CPE210 est mis en oeuvre. |
| NORMES SANS FIL |
IEEE 802.11a/n (Pharos MAXtream désactivé) |
| SENSIBILITÉ DE RÉCEPTION |
• 802.11b : |
| 11M: -95dBm, 5.5M: -96dBm, 2M: -96dBm, 1M: -96dBm |
| • 802.11g : |
| 54M: -79dBm, 48M: -80dBm, 36M: -84dBm, 6-24M: -88dBm |
| • 802.11n : |
| MCS15: -76dBm, MCS14: -78dBm, MCS13: -80dBm, |
| MCS12: -84dBm, MCS11: -87dBm, MCS10: -91dBm, |
| MCS9: -93dBm, MCS8: -96dBm, MCS7: -76dBm, |
| MCS6: -78dBm, MCS5: -80dBm, MCS4: -84dBm, |
| MCS3: -87dBm, MCS2: -91dBm, MCS1: -93dBm, MCS0: -96dBm |
| Transmission Power |
27dBm/500mw (réglable par pas d'1dBm) |
| Remarque : La puissance d'émission varie en fonction de la fréquence utilisée et dépend de la législation en vigueur dans le pays ou le CPE210 est mis en oeuvre. |
| |
|
| Fonctionnalités logicielles |
| Wireless Configurations |
Technologie Pharos MAXtream TDMA |
| Modes 802.11b/g/n |
| Largeur de canaux parmi : 5/10/20/40MHz |
| Sélection automatique de canal |
| Contrôle de la puissance de transmission |
| WDS activable/désactivable |
| Chiffrement : WPA/WPA2, WPA-PSK/WPA2-PSK (AES/TKIP) , WEP 64/128/152-bit Diffusion de SSID activable/désactivable |
| Multi-SSID avec balises VLAN (Mode Point d'accès uniquement) |
| Paramétrage de : Distance/ACK Timeout |
| Filtrage d'adresse MAC Wi-Fi |
| Wi-Fi avancé : |
| Beacon Interval/RTS Threshold/Fragmentation Threshold/DTIM Interval/AP Isolation/Short GI/Wi-Fi Multimedia |
| ADMINISTRATION |
Découverte et administration distante via l'application : Pharos Control |
| Administration WEB HTTP/HTTPS |
| Journalisation de messages systèmes (system log) |
| Agent SNMP (v2c) |
| Ping Watch Dog |
| DNS Dynamique |
| Serveur SSH |
| System Tools |
Indicateurs de qualité de signal Wi-Fi : |
| Force du signal/Bruit/CCQ transmis/Processeur/Mémoire |
| Moniteurs : Débit/Clients/Interfaces/ARP/Routes/WAN/DHCP |
| Analyseur de Spectre |
| Test de vitesse |
| Ping |
| Traceroute |
| System-level Optimizations |
IGMP Snooping/Proxy optimisés pour applications de multidiffusion |
| watch dog matériel |
| |
|
| POE ADAPTER FEATURES |
| Button |
un bouton de reset à distance |
| Certifications |
CE/FCC/UL/IC/GS/PSB/C-tick/SAA/S-Mark/KC-mark |
| Dimensions(W x D x H) |
110x57x33.5mm |
| Efficiency |
>80% |
| Input |
100-240VCA, 50/60Hz |
| Input Current |
0.8A max. @100VCA |
| Input Voltage |
100-240VCA @ 50Hz/60Hz |
| Interfaces |
1 prise jack femelle avec mise à la terre |
| 1 port Ethernet blindé 10/100Mbps (Alimentation + Données) |
| 1 port Ethernet blindé 10/100Mbps (Données) |
| Output |
24VCC @ 1.0A max. |
| broches positives 4,5 ; négatives 7,8 (jusqu'à 60m de cordon ethernet entre CPE et injecteur PoE passif) |
| Output Voltage |
24VCC @ 1.0A max. |
| broches positives 4,5 ; négatives 7,8 |
| Power Status LEDs |
de 0 à 0.8A: Vert |
| de 0.8A à 1.0A : Rouge |
| |
|
| Autres |
| CERTIFICATION |
CE, FCC, RoHS, IPX5 |
| CONTENU DE L'EMBALLAGE |

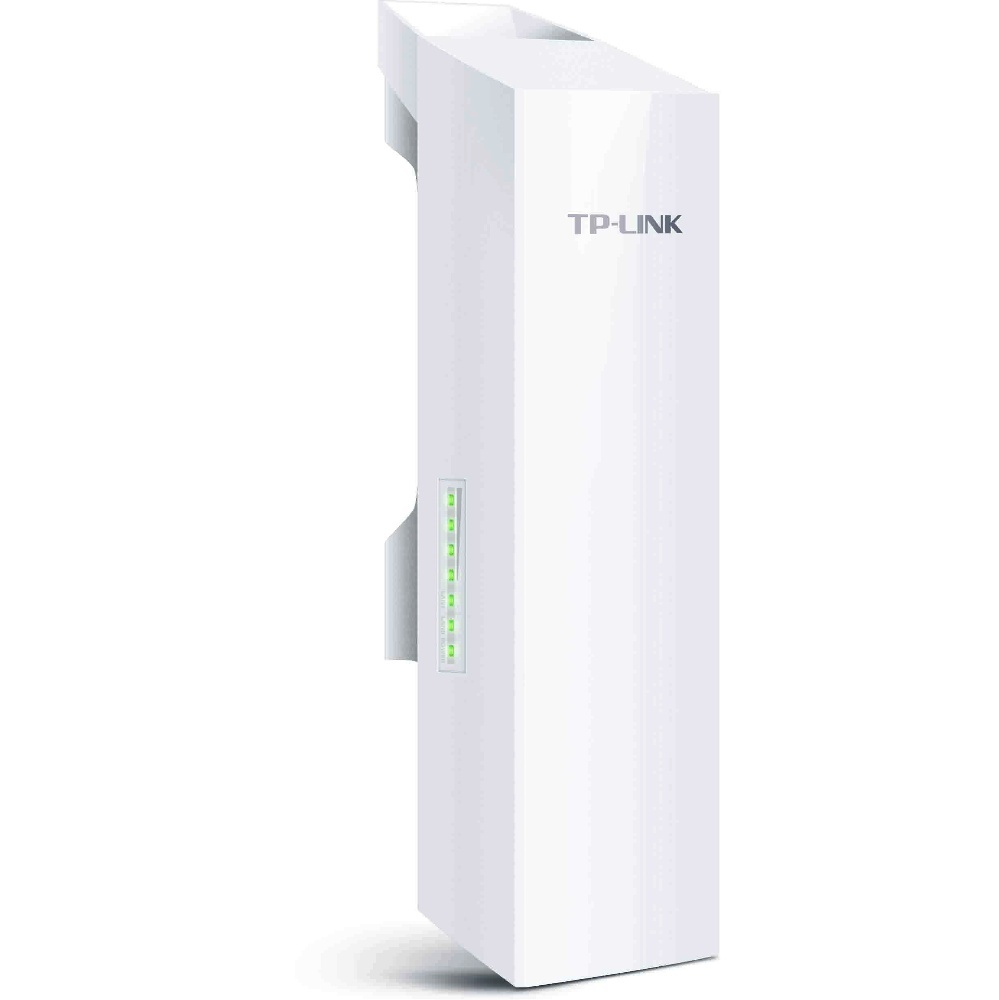

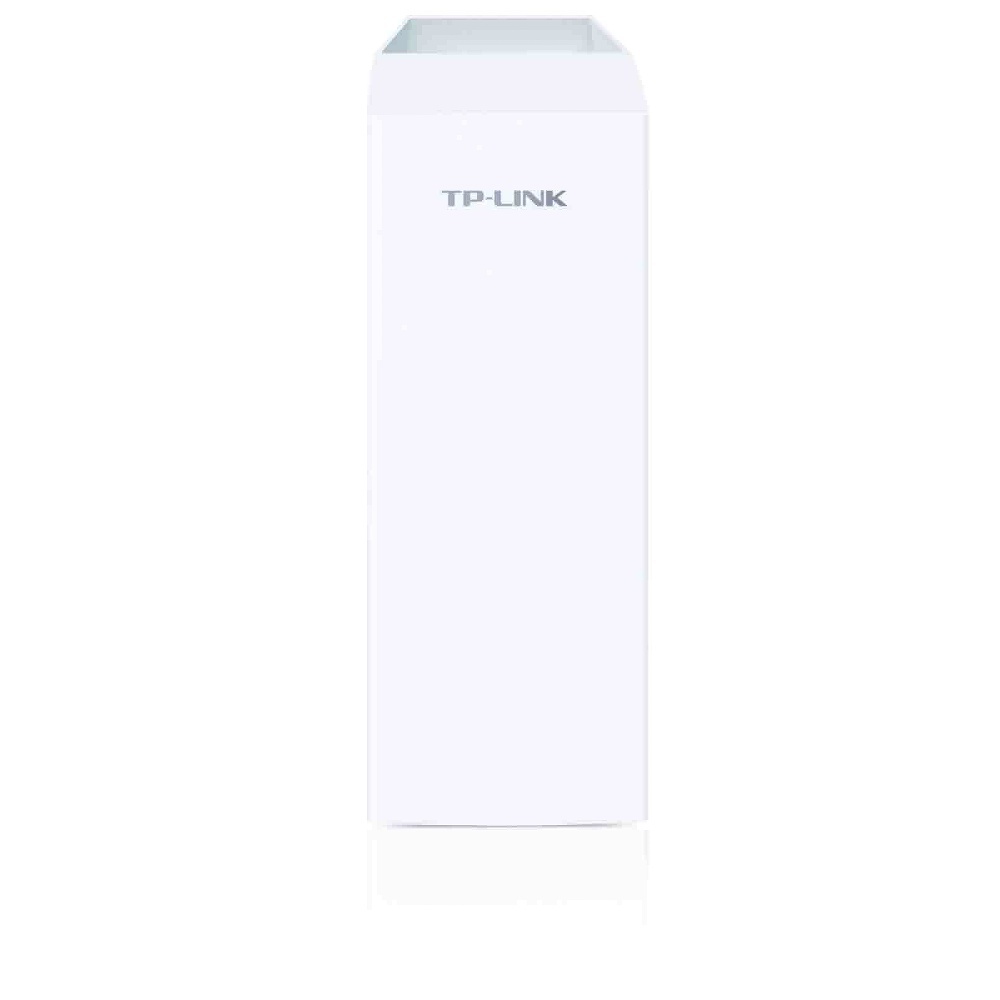

CPE210 |
| Injecteur PoE passif 24VCC/1A |

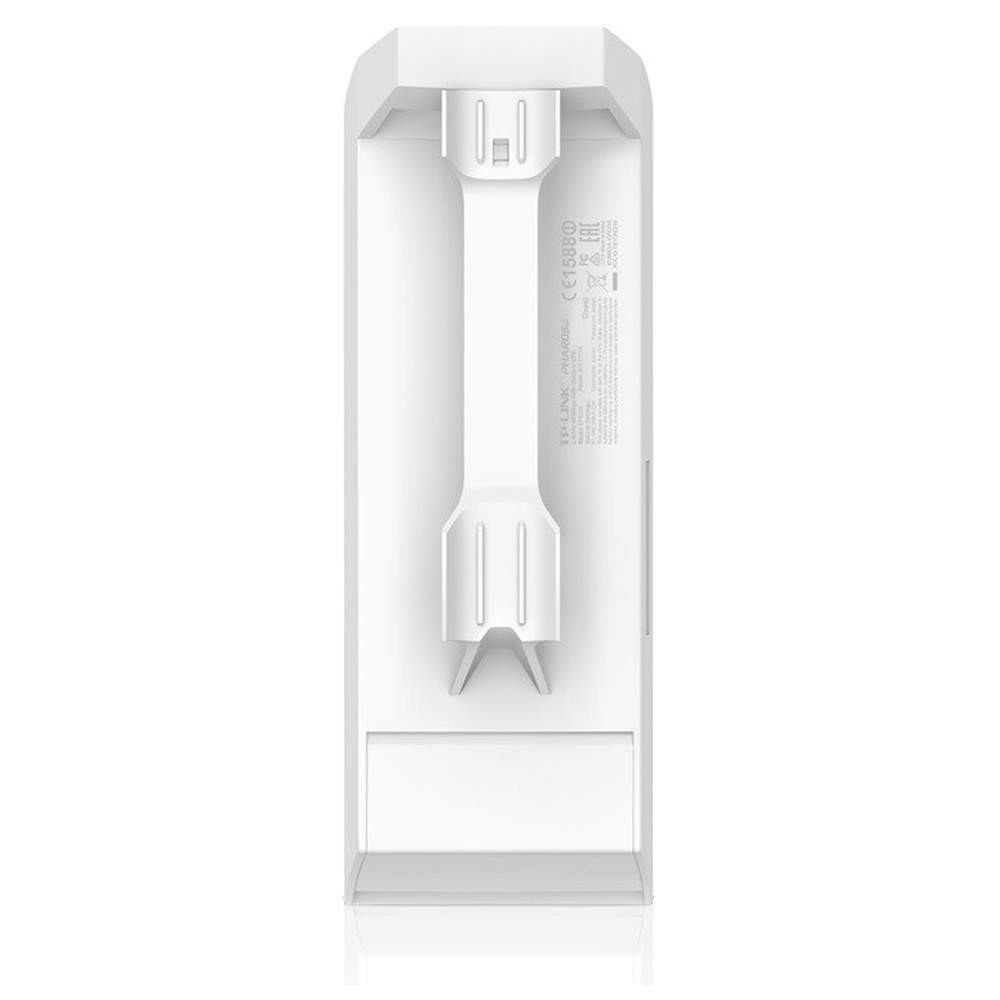

| Liens de fixation à un mat |
| Cordon d'alimentation |
| Guide d'installation |
| PRÉREQUIS SYSTÈME |
Microsoft Windows 98SE, NT, 2000, XP, Vista™ ou Windows 8, Windows 7, MAC OS, NetWare, UNIX ou Linux. |
| Remarque : nous recommandons l'emploi d'un navigateur parmi la liste ci-après Google Chrome, Safari, Firefox. les navigateurs Internet explorer ne sont pas recommandés. |
| ENVIRONNEMENT |
Température de fonctionnement : -30°C à 70°C |
| Température de stockage : -40℃ à 70℃ |
| Humidité en fonctionnement : 10% à 90% sans condensation |
| Humidité de stockage : 5% à 95% sans condensation |
